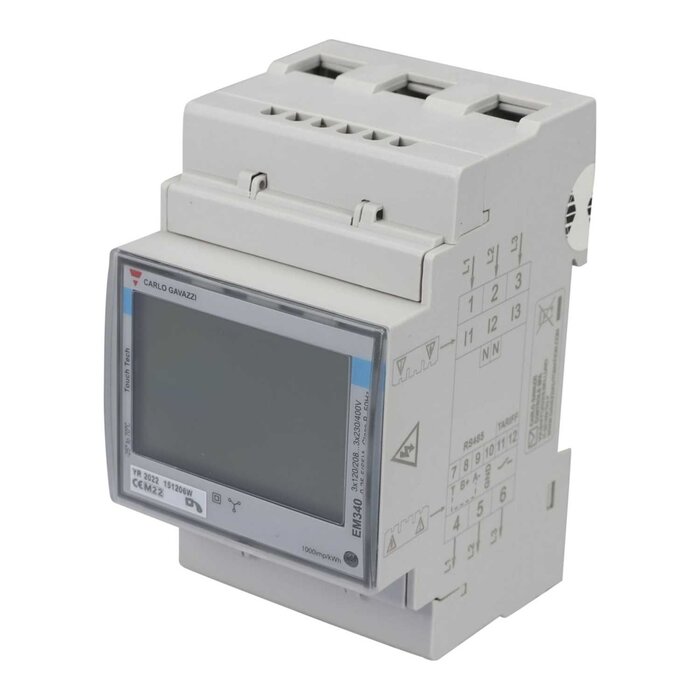

De Wallbox Mid Meter is een gecertificeerde energiemeter (MID-goedgekeurd), die de exacte hoeveelheid energie voor het laden bepaalt. Geïnstalleerd tussen de elektrische hoofdmeter en het distributiepaneel, is dit laadstation ideaal voor woningen met meerdere eenheden en commerciële gebouwen met meerdere EV’s. De Mid meter maakt het mogelijk om meerdere oplaadpunten in of rondom een gebouw te installeren, waardoor een handig en efficiënt laadsysteem ontstaat.
1. Voordat je begint
- Driefasige MID-vermogensmeter, driefasige installaties (<65A)
- We bevelen je aan STP cat 5E-kabels te gebruiken voor je installatie.
2. Ondersteunde laders
De wallbox MID Meter 3-fasen ondersteund onderstaande laders:
- Commander 2
- Pulsar Plus
- Pulsar Max
- Copper SB
- Quasar
Om het instellen van de MID-meter af te ronden, moet je de myWallbox-app instaleren.
3. Installeren van de MID-meter
- De MID-meter moet altijd na de RCD’s en MCB’s op de voedingskabel worden geplaatst (MID-meter voorgesteld als positie F
- De buslijninstallatie wordt aanbevolen als de Power Boost (PB) en de MID-meters dicht bij elkaar staan. Het is mogelijk een communicatiebus te creëren met slechts één kabel verbonden met de RS485-stekker.
- Als de PB- en MID-meters fysiek ver van elkaar verwijderd zijn, kun je kiezen voor twee verschillende verbindingslijnen. Beide zullen op hetzelfde punt worden aangesloten en starten op de RS485-laadstekker.
- Voor verdere hulp kun je de installatiehandleiding raadplegen die bij je model MID-vermogensmeter wordt geleverd.
Je vindt de gratis MyWallbox App hier
