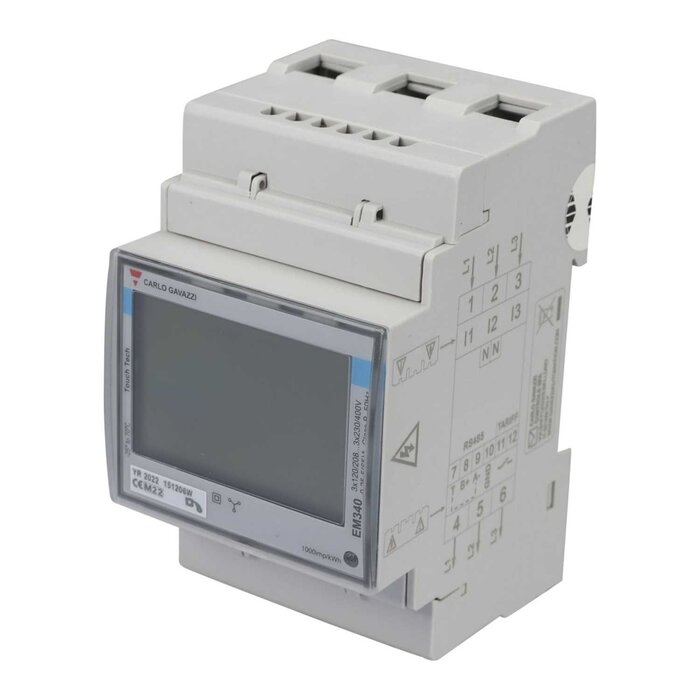

Le Wallbox Mid Meter est un compteur d'énergie certifié (approuvé MID), qui détermine la quantité exacte d'énergie pour la recharge. Installée entre le compteur électrique principal et le panneau de distribution, cette station de recharge est idéale pour les logements collectifs et les bâtiments commerciaux équipés de plusieurs VE. Le compteur Mid permet d'installer plusieurs points de charge à l'intérieur ou autour d'un bâtiment, créant ainsi un système de charge pratique et efficace.
1. Avant de commencer
- Compteur MID triphasé, installations triphasées (<65A)
- Nous vous recommandons d'utiliser des câbles STP cat 5E pour votre installation.
2. Chargeurs pris en charge
La wallbox MID Meter 3-phase supporte les chargeurs listés ci-dessous :
- Commander 2
- Pulsar Plus
- Pulsar Max
- Copper SB
- Quasar
Pour terminer la configuration du compteur MID, installez l'application myWallbox.
3. Installation du compteur MID
- Le compteur MID doit toujours être installé sur la ligne électrique après les disjoncteurs et les disjoncteurs différentiels (le compteur MID est suggéré en position F).
- L'installation sur la ligne de bus est recommandée si les compteurs Power Boost (PB) et MID sont proches l'un de l'autre. Il est possible de créer un bus de communication avec un seul câble connecté au connecteur RS485.
- Si les compteurs PB et MID sont physiquement éloignés l'un de l'autre, vous pouvez opter pour deux lignes de connexion différentes. Les deux seront connectées au même point et commenceront à la prise de charge RS485.
- Pour plus d'aide, reportez-vous au manuel d'installation fourni avec votre modèle de compteur MID.
Vous pouvez trouver l'application gratuite MyWallbox ici
