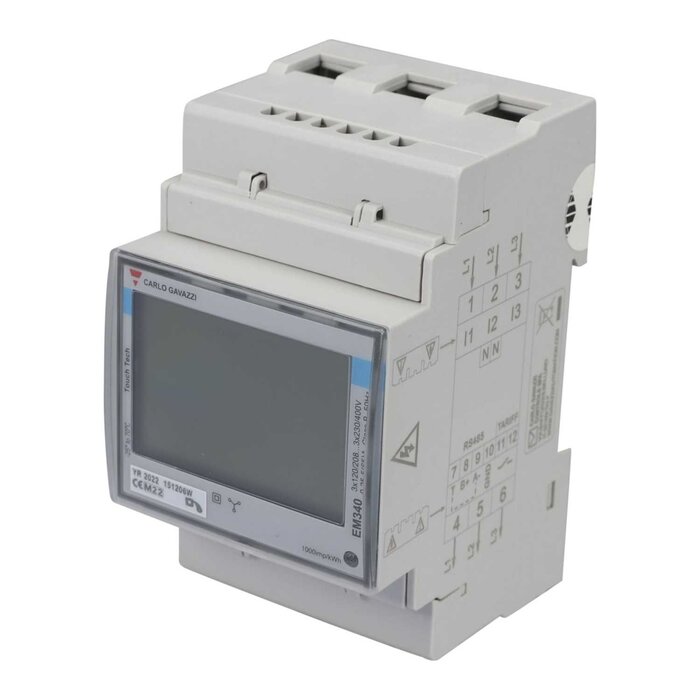

Der Wallbox Mid Meter ist ein zertifizierter Energiezähler (MID-zugelassen), der die exakte Energiemenge für das Laden ermittelt. Diese Ladestation wird zwischen dem Hauptstromzähler und der Verteilertafel installiert und ist ideal für Mehrfamilienhäuser und gewerbliche Gebäude mit mehreren E-Fahrzeugen. Mit dem Mid-Meter können mehrere Ladepunkte in oder um ein Gebäude herum installiert werden, wodurch ein bequemes und effizientes Ladesystem entsteht.
1. Bevor Sie beginnen
- Dreiphasiger MID-Stromzähler, dreiphasige Installationen (<65A)
- Wir empfehlen die Verwendung von STP-Kat 5E-Kabeln für Ihre Installation.
2. Unterstützte Ladegeräte
Die Wallbox MID Meter 3-phase unterstützt die unten aufgeführten Ladegeräte:
- Commander 2
- Pulsar Plus
- Pulsar Max
- Kupfer SB
- Quasar
Um die Einrichtung des MID-Messgeräts abzuschließen, installieren Sie die myWallbox-App.
3. Installation des MID-Zählers
- Der MID-Zähler sollte immer an der Stromleitung nach den FI-Schutzschaltern und MCBs installiert werden (MID-Zähler vorgeschlagen als Position F
- Die Installation auf der Busleitung wird empfohlen, wenn der Power Boost (PB) und der MID-Zähler nahe beieinander liegen. Es ist möglich, einen Kommunikationsbus mit nur einem an den RS485-Anschluss angeschlossenen Kabel zu erstellen.
- Wenn die PB- und MID-Zähler räumlich weit voneinander entfernt sind, können Sie sich für zwei verschiedene Verbindungsleitungen entscheiden. Beide werden am gleichen Punkt angeschlossen und beginnen am RS485-Ladestecker.
- Weitere Hilfe finden Sie in der Installationsanleitung, die Ihrem MID-Stromzähler beiliegt.
