Besen Pro 11 kW mit dynamischem Lastausgleich - 5 Meter Ladekabel Typ 2 - Wallbox
- Hervorragendes Preis-Leistungs-Verhältnis
- Sehr hohe Wasserdichtigkeit mit IP66
- Geeignet für die geschäftliche Nutzung
- Mit dynamischem Lastausgleich
- Kostenlose Kabelaufhängung enthalten
- Keine Möglichkeit der reinen Solaraufladung
- Keine Verbindung zum Anschluss P1

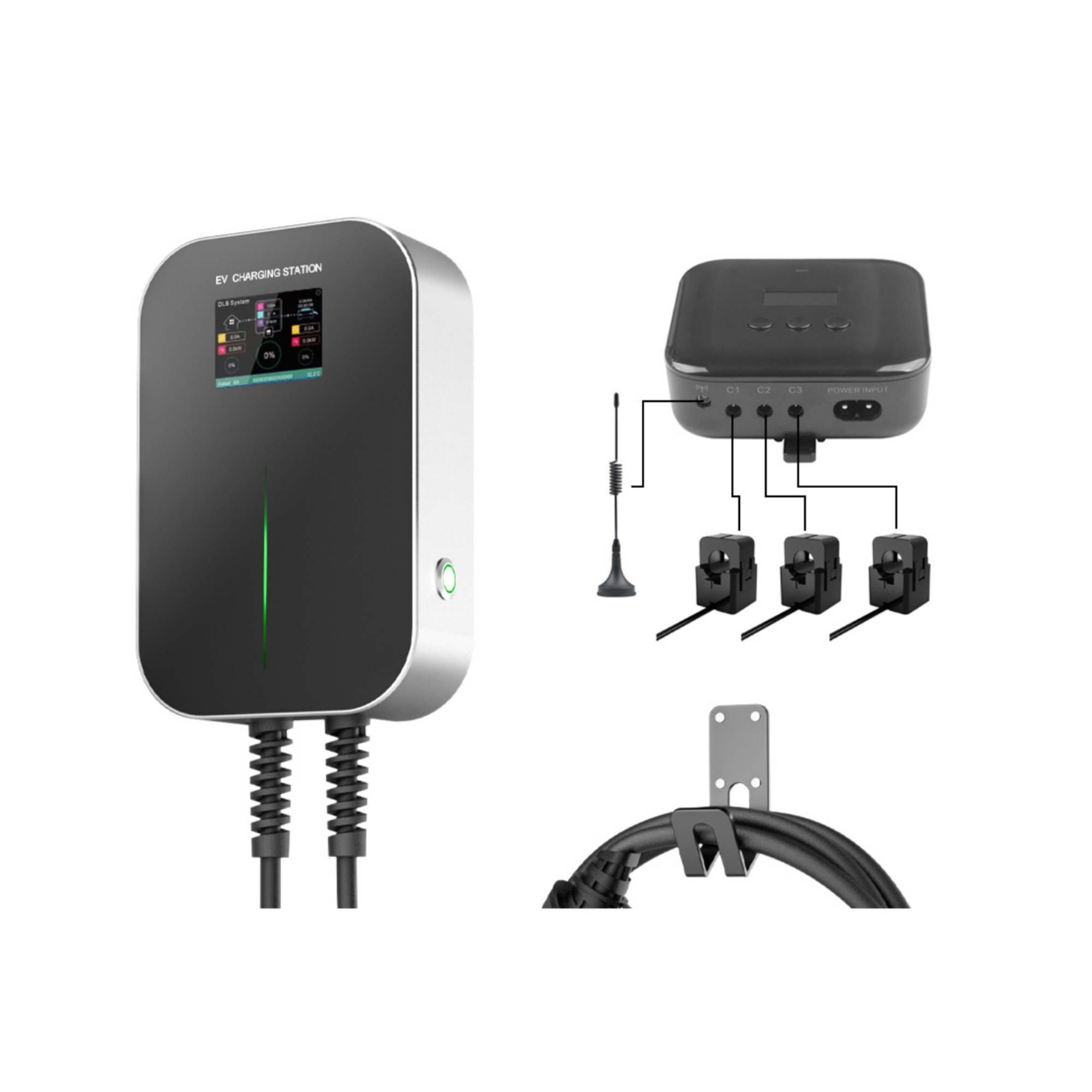

Besen Pro 11 kW Wallbox
Sie suchen eine preiswerte, schöne Ladestation, die für den geschäftlichen Einsatz geeignet ist und zudem über Dynamic Load Balancing verfügt? Dann ist diese neue Besen Pro 11 kW die Wallbox, nach der Sie suchen. Die Ladestation hat eine 3-phasige Ladeleistung von 11 kW. Kompaktes und schlankes Design. Nur ein kleines Display, auf dem Sie alle notwendigen Ladeinformationen ablesen können und eine Start/Stopp-Taste an der Seite der Wallbox. Darüber hinaus können alle Informationen auch in der kostenlosen EVSE Master App nachgelesen werden. Gutes Preis-Leistungs-Verhältnis und 2 Jahre Garantie.
- Diese Wallbox ist für alle Hybrid- und Elektroautos mit einem Typ-2-Stecker geeignet.
- Maximale Ladeleistung: 11 kW (3x 16A) auf 3 Phasen
- Geeignet für geschäftliche und private Zwecke.

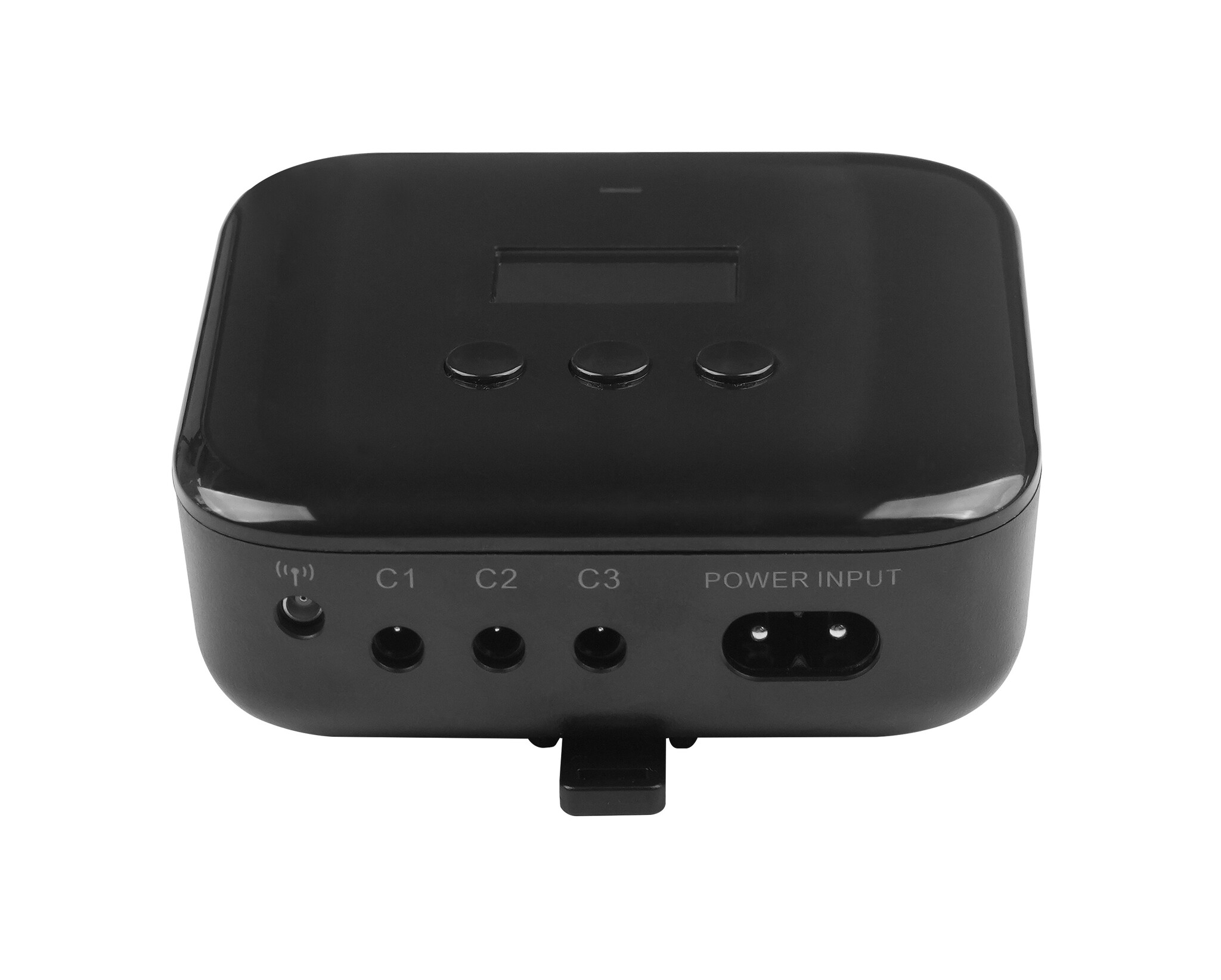

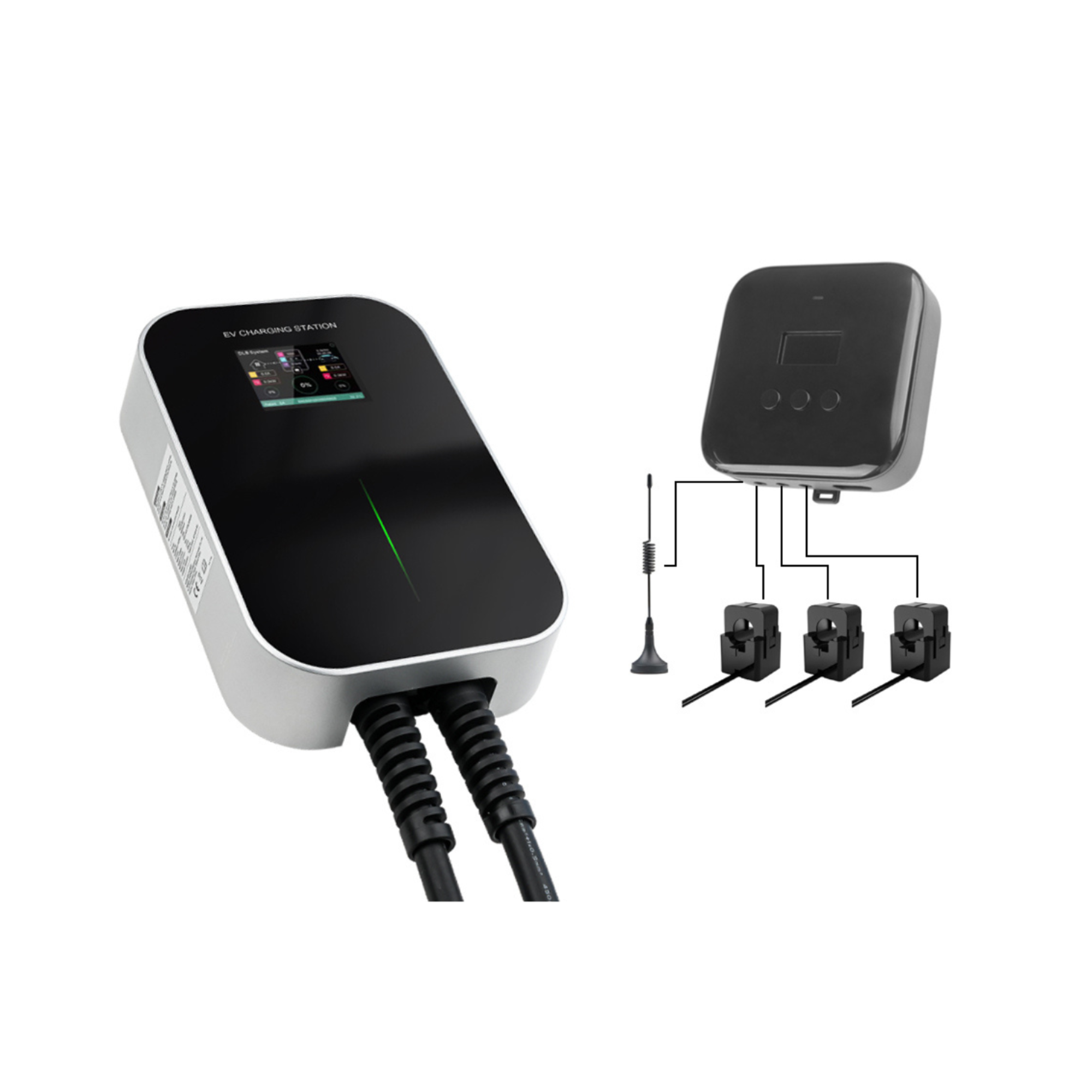

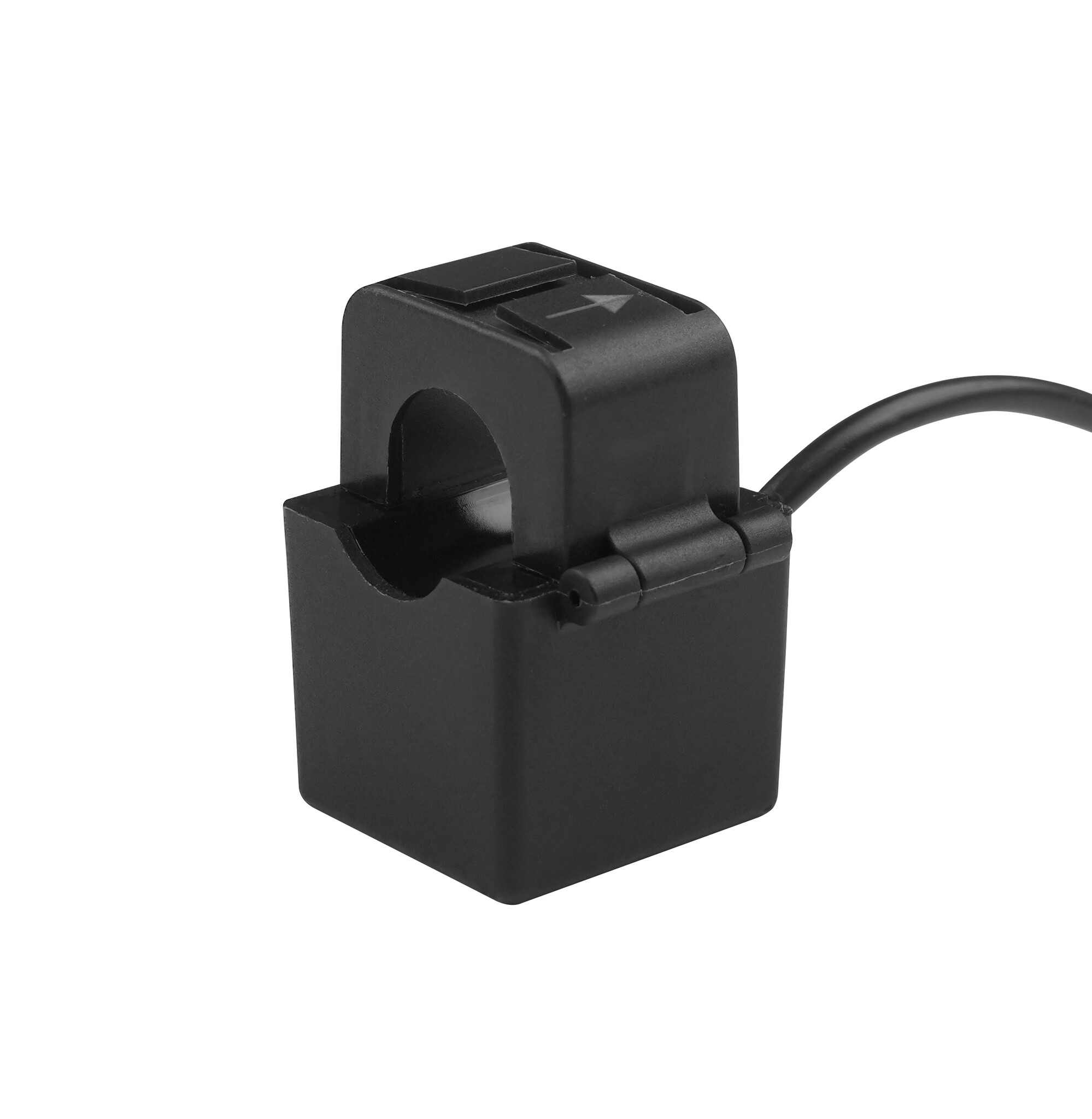

- Dynamic Load Balancing: Die Wallbox verbraucht automatisch nur den verfügbaren Strom und Sie müssen nicht auf Ihre anderen Elektrogeräte Rücksicht nehmen.
- Diese Wallbox verfügt über ein festes 5 Meter langes Ladekabel mit einem Typ-2-Stecker.
- Enthält ein Farbdisplay, das folgende Informationen anzeigt: Echtzeitleistung, Echtzeitspannung, Temperatur, verbrauchte Leistung, Ladesymbol, Ladezeit, Endzeit und Leistung in Ampere.
- OCPP 1.6 für die Backend-Kommunikation: Das Open Charge Point Protocol (OCPP) steuert die Kommunikation zwischen einer Ladestation und einem Backend-System.
- Inklusive EVSE Master App: Sie können Ihre Ladevorgänge über Ihr Telefon verfolgen.
- Start/Stopp-Taste an der Seite.
- Verfügt über RFID-Sicherheit.
- Inklusive DC 6mA Erdschlussschutz, Schutz gegen Über- und Unterladung, Überhitzung und Kurzschluss.
- Kostenloser Kabelhaken inklusive: zum Aufhängen des Ladekabels.
- Abmessungen: 30 x 20 x 7 cm (H x B x T)
- Gewicht: 8 KG
- Hergestellt aus Polykarbonat.
- Farben: gebürstetes Metall an der Seite mit schwarzer Front.
- Diese Wallbox wird standardmäßig mit einer Bohrschablone, einem Schritt-für-Schritt-Plan für die Montage und einer mehrsprachigen Anleitung geliefert.
- Schutzart IP66: für den Außenbereich geeignet.
- 2 Jahre Garantie.
Dienstwagenabrechnung
Diese Wallbox ist für die Dienstwagenabrechnung geeignet. Die Ladesäule kann zu diesem Zweck an einen beliebigen Anbieter angeschlossen werden. Wir können dies auch in Kombination mit einem Maxem-Abonnement für Sie erledigen. Für nur € 5,- exkl. MwSt. pro Monat sorgen wir für Ihr Business Charging, bitte beachten Sie, dass Sie dies im Voraus bei uns erwerben. Wählen Sie Ihren Tarif pro kWh und wir verrechnen ihn mit Ihrem Arbeitgeber. Jede Ladekarte wird akzeptiert, egal ob Sie einen Leasingplan, MKB-Kraftstoff oder ANWB-Energie haben, wir organisieren es für Sie. Bestellen Sie jetzt Ihr Maxem-Lademanagement-Abonnement.
Installation der Besen Pro 11 kW Wallbox
Bei der Installation einer Ladestation haben Sie eigentlich 2 Möglichkeiten;
1) Sie können die Besen Pro 11 kW Ladestation selbst installieren
2) Sie lassen eine Ladestation von einem Installateur installieren
Grundsätzlich empfehlen wir immer, die Ladestation von einem anerkannten Ladestations-Installateur installieren zu lassen. Sie wollen schließlich nicht an der Sicherheit und am Wissen sparen. Es wird oft unterschätzt, wie viel Arbeit dahinter steckt und Fehler können große Folgen haben. Ein zertifizierter Installateur hat die notwendigen Installationskurse absolviert, oft auch solche, die von der Marke selbst angeboten werden. Sind Sie neugierig auf die Installationskosten für diese Besen Pro 11 kW Ladestation? Zusammen mit unserem deutschen Installationspartner können Sie dieses einfache Formular verwenden, um ein schnelles, kostenloses und unverbindliches Angebot für jeden Ort in Deutschland zu erhalten.
Wenn Sie sich entscheiden, die Ladestation zu Hause selbst zu installieren, möchten wir Ihnen einige Tipps geben.
Erstens, verwenden Sie immer einen Fehlerstromschutzschalter mit B-Charakteristik, der immer niedriger ist als Ihr Hauptanschluss. Zweitens, verwenden Sie für diese 11 kW Wallbox ein 5x2,5mm2 YMVK-Kabel für innen / im Leerrohr oder ein 4x2,5mm2 YMVK-as Erdungskabel für außen. Haben Sie auch geprüft, ob Sie noch genügend Platz in Ihrem Zählerkasten haben? Der Grund dafür ist, dass der Fehlerstromschutzschalter und der Leistungsverstärker 4 Module benötigen und daher oft eine Erweiterungsbox erforderlich ist.
Spezifische Installationsanweisungen für die Ladestation finden Sie in der/den unten stehenden Anleitung(en).
Möchten Sie mehr über diese Besen Pro 11 kW Wallbox wissen?
- Installations- & Bedienungsanleitung (Auf Englisch)
- Bedienungsanleitung EVSE Master App (Auf Englisch)
- 3-Phasen Wallbox verkabelung (Auf Englisch)
- Produkt-Datenblatt (Auf Englisch)
- Marke: Besen
- Artikelnummer:: BC-11KW-APP-DLM
- Stecker typ: Typ 2
- Anzahl der Phasen: 3 Phasen
- Anzahl der Ampere pro Phase: 16A
- Maximale Nutzlast: 11 kW
- Länge des Ladekabels: 5 Meter
- Anzeige: Ja
- RFID-Sicherheit: Ja
- Ladeinformation: Per Display und App
- Per App steuerbar: Ja (EVSE Master App)
- Lastenausgleich: Dynamischer
- Konnektivität: WiFi & Bluetooth
- Verbindung mit Sonnenkollektoren: Nein
- Für Ladekarten geeignet: Ja
- Automatische Abrechnung: Nein
- Abonnement: Nein, keine monatlichen Kosten
- SIM-Karte: -
- Sprachhandbuch: NL & EN
- Farbe(n): Schwarz und gebürstetes Metall
- Gewicht: 8 KG
- Größe (ohne Kabel): 30 x 20 x 7 cm (h x b x t)
- Material: Polycarbonat
- Schutzklasse: IP66
- Garantiezeit: 24 Monate
